VBView intègre les fonctionnalités d’un Middleware de communication associé à une base de données temps réel, un dictionnaire de données, un langage de programmation orienté objet.

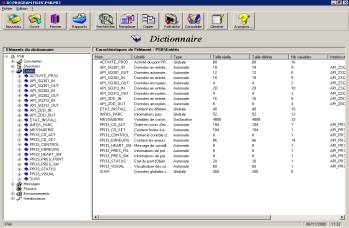

Dictionnaire de données.

Cette interface permet de définir les données globales de l’application et les messages :

  • Données regroupées en entités (globale, déclarative, superviseur, automate)

  • Variables de types simples et structurés

  • Messages

  • Interlocuteurs de types calculateur, automate, superviseur

 Cette outil graphique permet également de :

  • Générer des fichiers sources pour Visual Basic, C/C++, VB.NET, C#, Fortran

  • Editer des rapports



Noyau « Temps réel ».

Ce service maintient les données globales en mémoire et offre un accès distant à ces données. Il convertit les données échangées (Réel OpenVMS, retournement d’octets). Il contrôle les valeurs minimales et maximales des variables. Il détecte le changement de valeur des variables pour :

Middleware de communication.

Il permet de s’interfacer avec tous types d’interlocuteurs : calculateurs, superviseurs, automates. Il génère des informations statistiques sur les liaisons

Driver calculateur

  Driver superviseur   Driver automate

Serveur de messages.

Le serveur de messages permet de répondre à des requêtes de lecture ou d’écriture de données dans la base de données temps réel de VBVIEW via des messages. Ces messages sont définis via le dictionnaire de données. Le client (typiquement un calculateur sous Windows, VMS ou UNIX) peut réaliser deux requêtes : une requête d’obtention d’un message (GET) et une requête de dépose d’un message (PUT). Lors d’un GET, le serveur construit le message demandé à partir des variables de la base de données temps réel et le transmet au client. Lors d’un PUT, le serveur éclate le message reçu dans les différentes variables de la base de données.

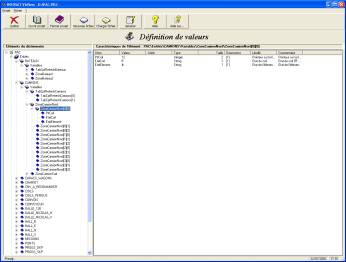

Initialisation des données.

Cette interface permet de définir les valeurs d’initialisation des données globales de l’application. Ces valeurs d’initialisation seront prises en compte lors du chargement de l’application en mémoire par le noyau VBView.

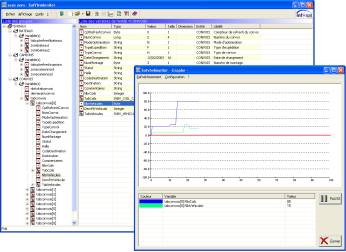

Outil de Monitoring.

Cette interface permet de :

  • Visualiser en « temps réel » les données globales d’une application chargée par un noyau VBView, sous la forme d’un tableau ou d’un graphe

  • Modifier en « temps réel » les données globales d’une application

  • Envoyer des messages vers différents interlocuteurs





Outil d’administration.

Cette interface permet de :

  • Définir les paramètres généraux de VBView et des différents drivers de communication

  • Définir les paramètres de traces du produit

  • Importer et exporter des fichiers au format Excel de définition de données dans des applications VBView

  • Visualiser les fichiers de traces des différents composants du produit (avec possibilité d’effectuer des recherches)

Kit de développement.

Le kit de développement comprend des ATL, des bibliothèques statiques de fonctions et des bibliothèques de classes.

Il est destiné à la réalisation d'applications en C/C++, Visual Basic, VB.NET, C#, Fortran pour :

  • Emettre et recevoir des messages vers tous types d’interlocuteurs
  • Accéder aux données « temps réel » VBView en lecture/écriture
  • Consulter les informations de statistiques des liaisons

Plate-formes disponibles.

  • Windows Workstation 32 bits et 64 bits (à partir de Windows 7 et plus)
  • Windows Server (à partir 2008 server et plus)
  • Vax / OpenVMS
  • Alpha / OpenVMS
  • PDP / RSX
  • Unix, Linux
